当你定货时,敬请依照下列的说明,参照具体型号、规格目录选择,按其顺序提供详细的加工资料,以便于彼此之间的作业,为此,您可获得最迅速最满意的服务(下定单)。1、数量 2、散热器型号 3、晶体孔样式 4、表面处理的方法 5、欢迎附图型材散热器的定货说明。例:

说明:
1、本厂型材散热器向您提供的长度是以22mm的整数倍建立的,若有特殊要求敬请来图加工;
2、表面处理的方式有表面氧化黑色处理用H表示,表面银色处理用Y表示。

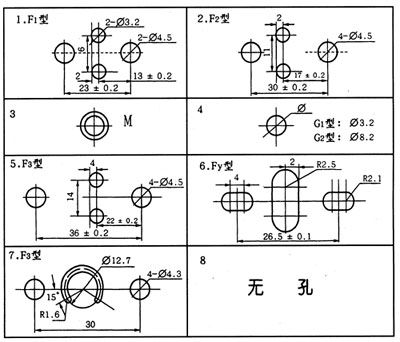

3、孔样式共有八种,附图如示:


安装散热器的几点注意事项

1.在保证半导体功率器件工作时的实际结温小于最大结晶情况下,应尽量选用体积小, 重量轻的规格。

2.散热效果优劣与安装工艺有密切关系,安装时应尽量增大功率器件与散热器的接触面积,降低接触热阻,提高传热效果。

3.如果把接触热阻降更小些,安装时在功率器件与散热器之间加一薄薄的导热硅脂,可以降低热阻25%-30%。

4.安装时需要在器件与散热器之间垫导热或绝缘垫片,建议采用低热阻材料,如紫铜箔、铝箔或薄云母、聚脂薄膜。

5.当安装一个器件时,其安装孔(或组孔)置于散热器基面的中心(L/2)位置。当安装两个或两个以上器件时其安装孔(或组孔)位置在散热器基面中心线上均布(L/2n)位置。

6.紧固器件时需保证螺钉扭力一致。

7.功率器件与散热器安装好后,不宜再对功率器件和散热器进行机械加工或整形,否则会产生应力,增加接触热阻。

8.单面肋片式散热器,适于在设备外部(如安装在机箱外部)作自然风冷,即利于功率器件的通风散热又可降低机内温升。

9.自然冷却后,应使散热器的断面平行于水平面的方向;强制风冷时,应使气流的流向平行于散热顺的肋片方向。
